O Segredo da Tradução: Range e Resolução
Range (0-5V) e Resolução (1024 estados) do conversor A/D

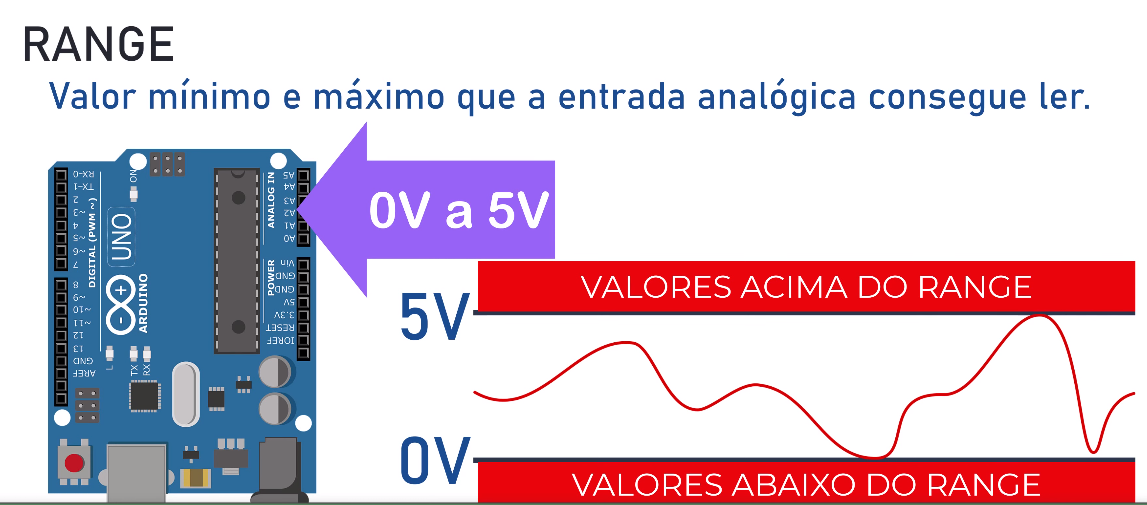

📏 Parâmetro 1: RANGE (Faixa de Leitura)
É o valor mínimo e máximo que a porta analógica consegue ler.
🔋 No Arduino UNO: 0 Volts a 5 Volts
- ⬇️ Valores abaixo de 0V são lidos como 0V
- ⬆️ Valores acima de 5V são lidos como 5V
🔍 Parâmetro 2: RESOLUÇÃO (Nível de Detalhe)
O Arduino não tem "infinitos" degraus. Ele precisa digitalizar o sinal.
🧮 Conversor A/D de 10 bits:
2¹⁰ = 1024 estados possíveis
(de 0 a 1023)
🎯 Isso significa:
O Arduino divide os 5V em 1024 "fatias" iguais
Cada "fatia" = 5V ÷ 1024 = 4.88mV
