A Mágica da Conversão A/D na Prática
Mapeamento: 0-5V → 0-1023 (conversão A/D)
🧠 Como o Arduino "Pensa"
O Arduino mapeia a faixa de tensão (0-5V) para sua faixa digital (0-1023)
📈 Exemplos práticos de conversão:
0 Volts lidos no pino A0 → Arduino armazena: 0
2.5 Volts lidos no pino A0 → Arduino armazena: 511 (metade de 1023)
5 Volts lidos no pino A0 → Arduino armazena: 1023

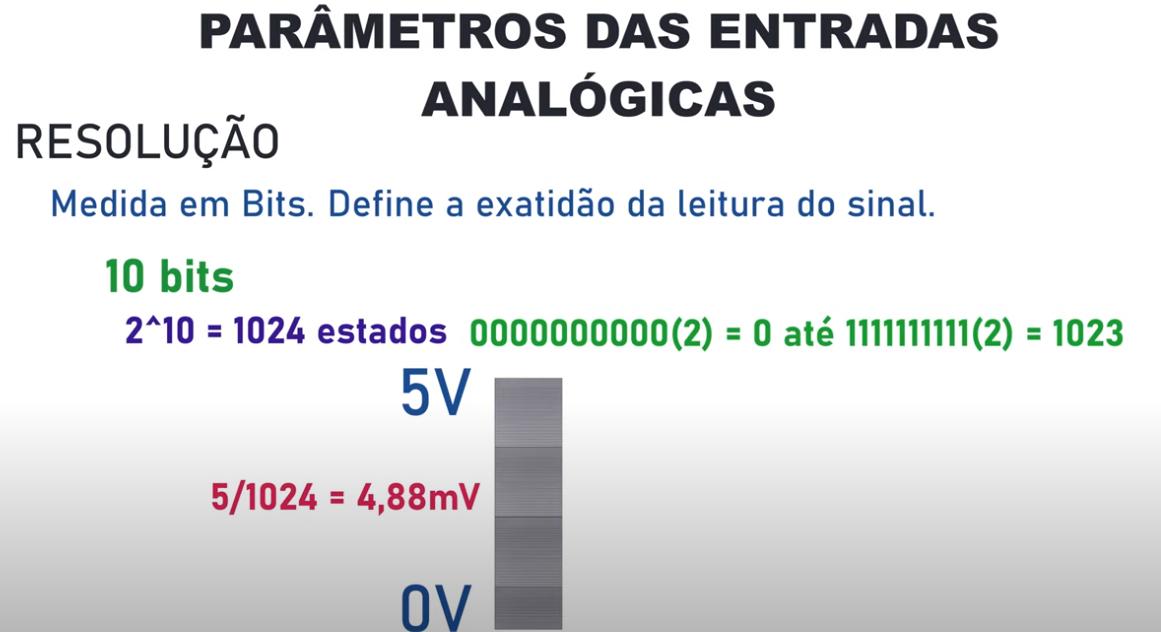

🔬 Qual a menor variação que ele detecta?
5V ÷ 1024 degraus = 4.88mV por degrau!
Isso significa alta precisão na leitura!
// Exemplo prático no código
int leitura = analogRead(A0); // Retorna valor entre 0 e 1023
float tensao = (leitura * 5.0) / 1023; // Converte para Volts
